контролируемый пункт телемеханики
  • МЭК 60870-5-101/104
  • "Гранит"
  • "АУРА"
  • реализация любого протокола под заказ

Распределённый контролируемый пункт телемеханики "АУРА-КП" предназначен для работы в составе телемеханических комплексов оперативного контроля и управления, в автоматизированных системах управления энергетическими и промышленными предприятиями.

Оформить заявку

Область применения

Распределённый контролируемый пункт телемеханики "АУРА-КП" предназначен для работы в составе телемеханических комплексов оперативного контроля и управления, в автоматизированных системах управления энергетическими и промышленными предприятиями.

Контролируемый пункт состоит из устройства сбора и передачи данных (системный блок) и распределённых по объекту цифровых измерительных преобразователей. Преобразователи связаны с системным блоком по сети Ethernet через преобразователи интерфейса Ethernet/RS-485.
Кроме преобразователей к контролируемому пункту могут быть подключены сторонние цифровые измерительные системы по протоколам МЭК 60870-5-101, МЭК 60870-5-104 или через OPC-серверы.
АУРА-КП имеет возможность дублирования системного блока и измерительных преобразователей.

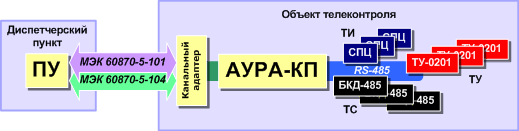

Типовая структурная схема телемеханики

Для объектов с относительно небольшим объёмом сигналов (до 1000) и двух-трёх клиентов для протоколов МЭК 60870-5-101 и МЭК 60870-5-104 применяется компактный системный блок, который может быть навешен на панель или установлен в шкафу.

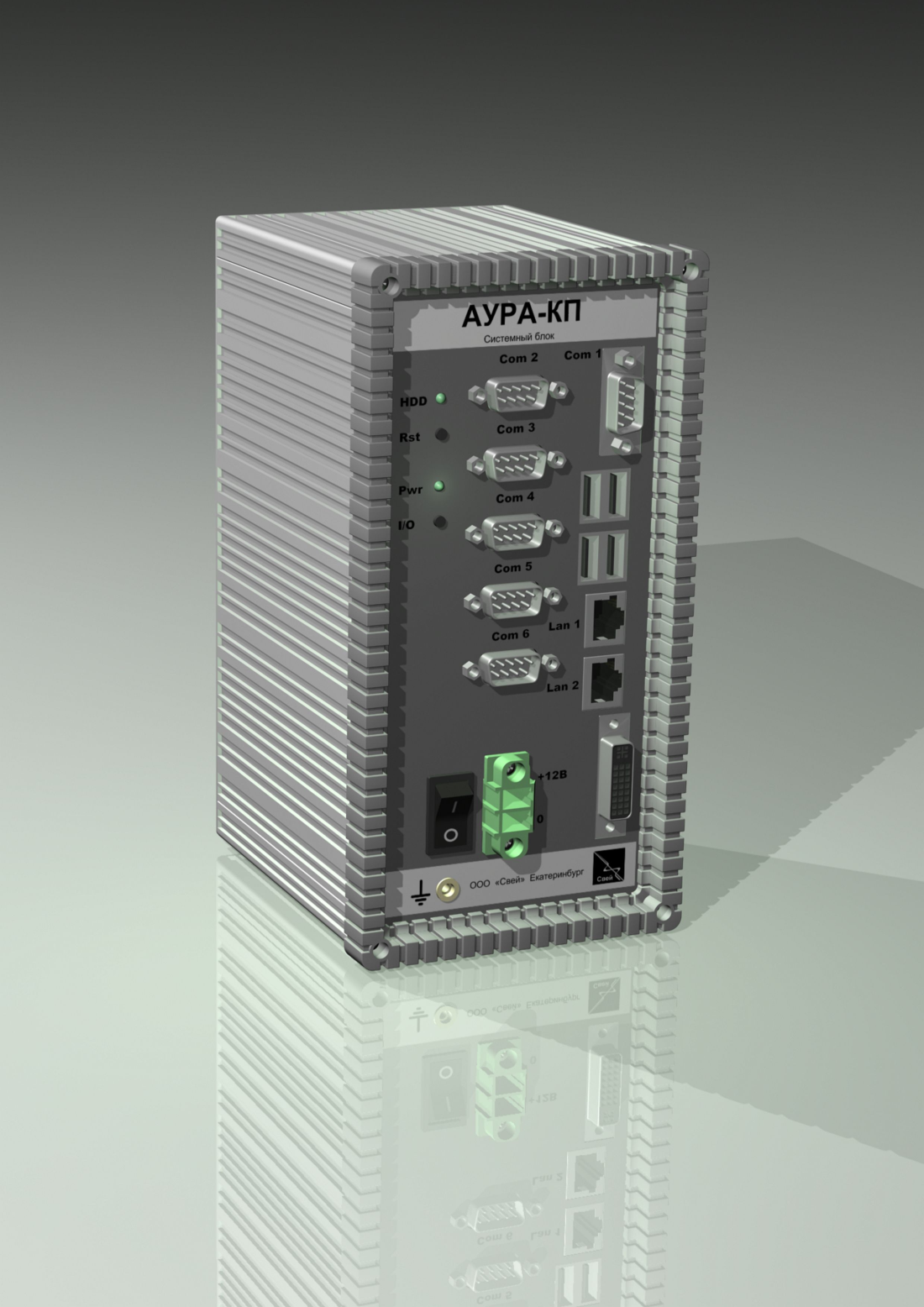

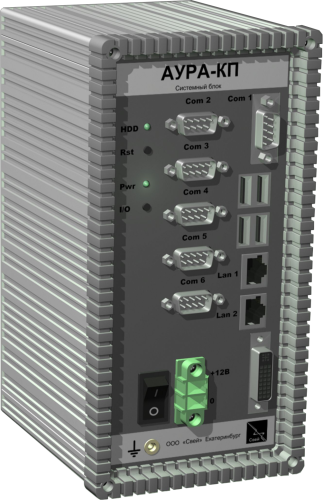

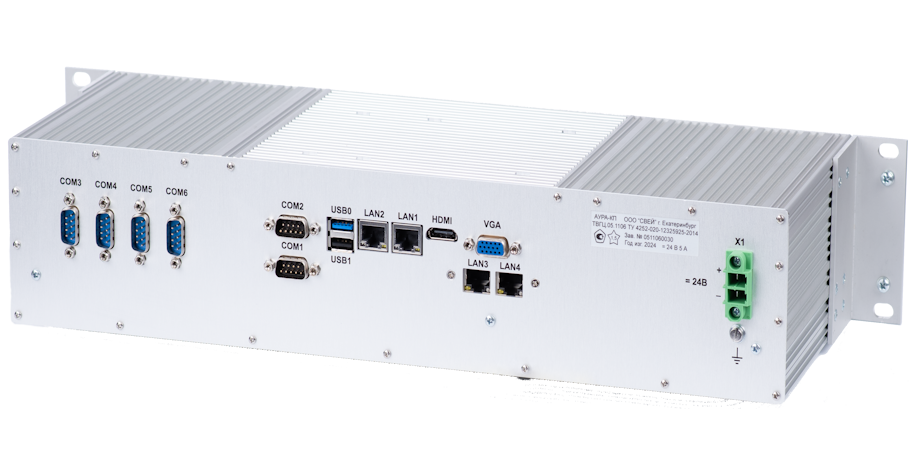

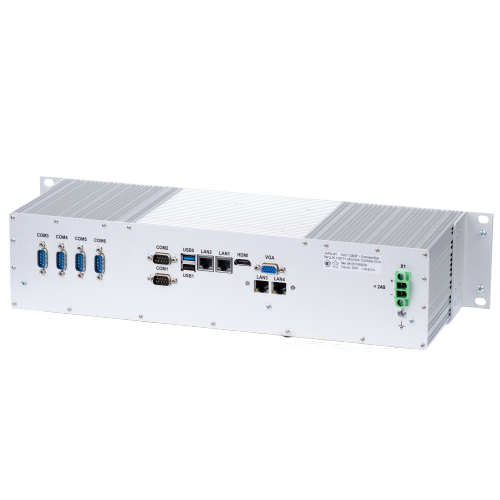

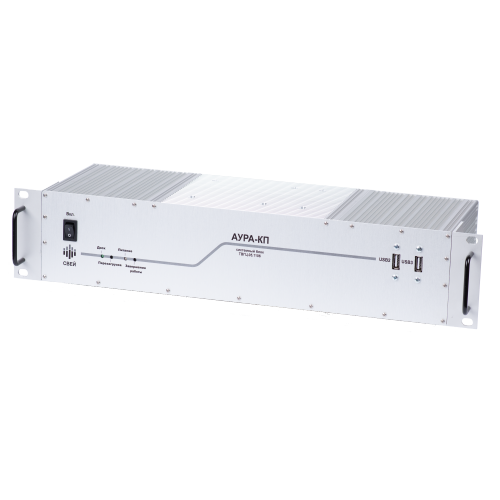

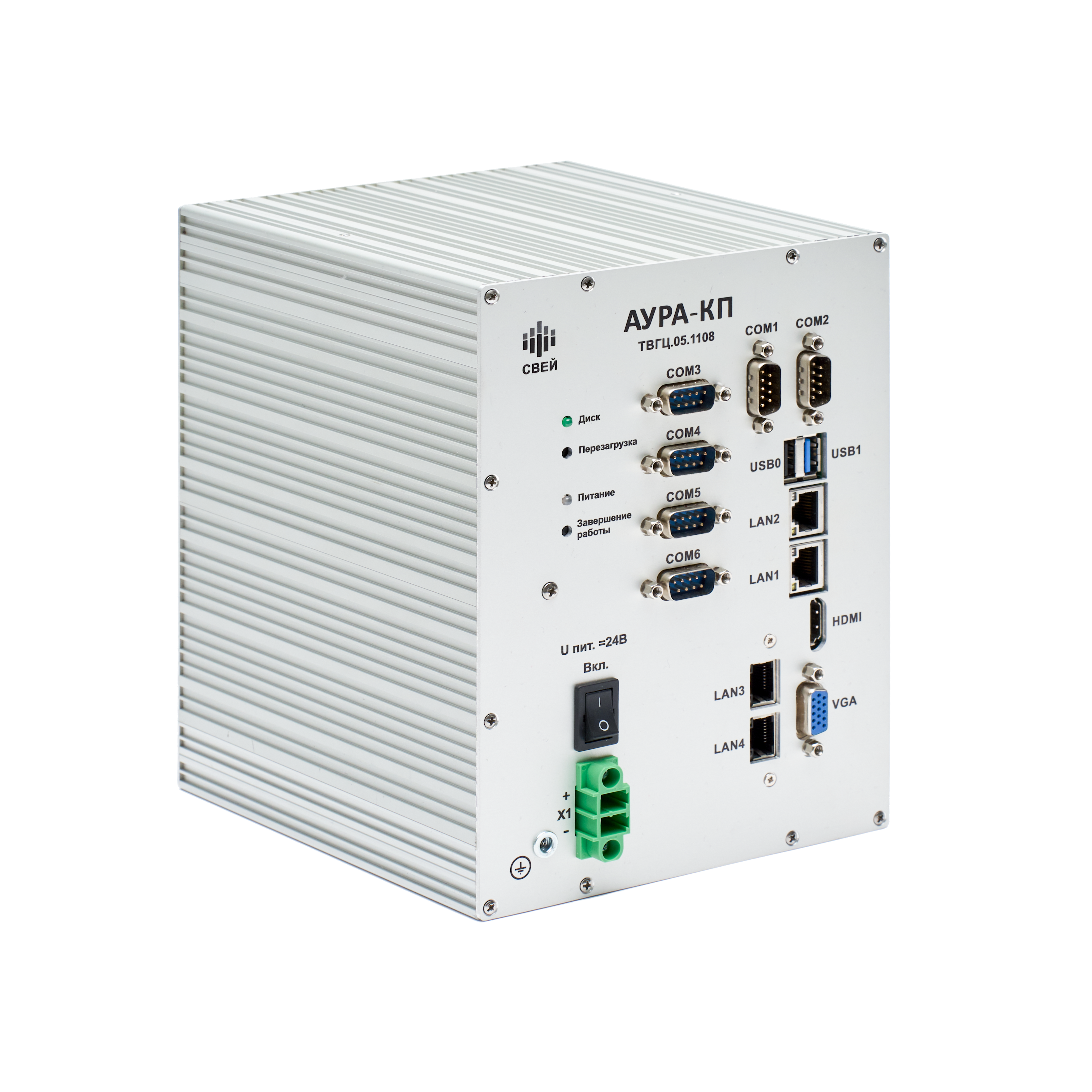

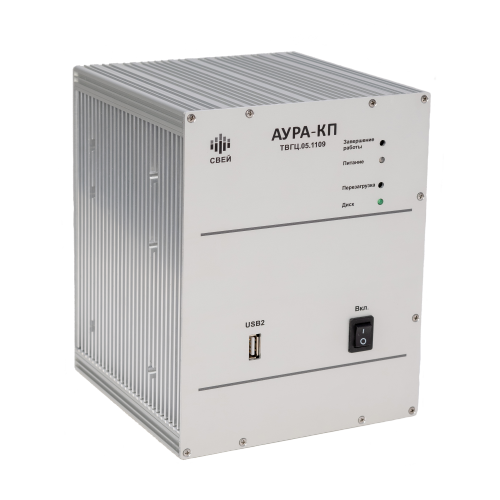

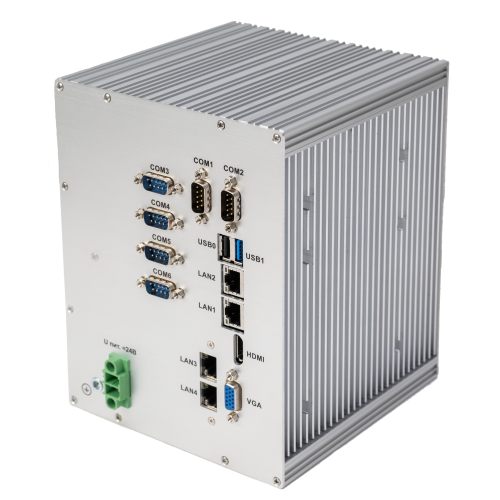

Системный блок АУРА-КП

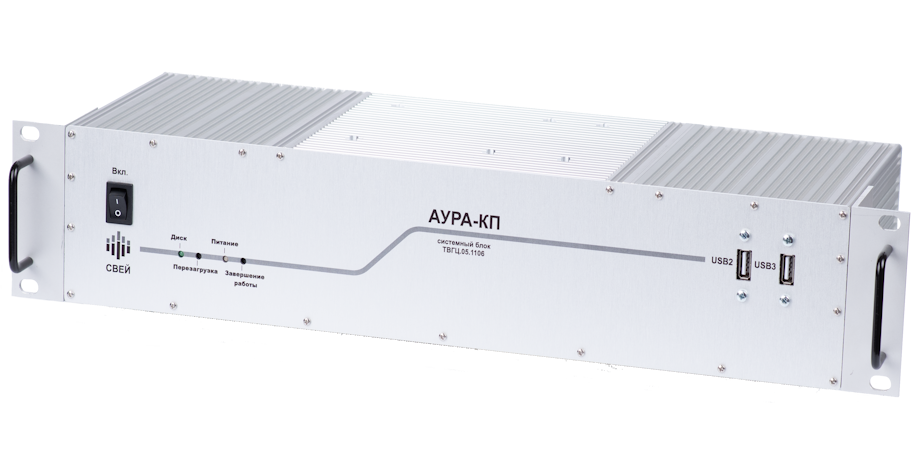

Для более крупных объектов в качестве системных блоков применяются мощные промышленные компьютеры.
Ниже представлен вариант исполнения АУРА-КП с дублированием УСПД (устройство сбора и передачи данных). Устройство снабжено выдвижными экраном и клавиатурой.

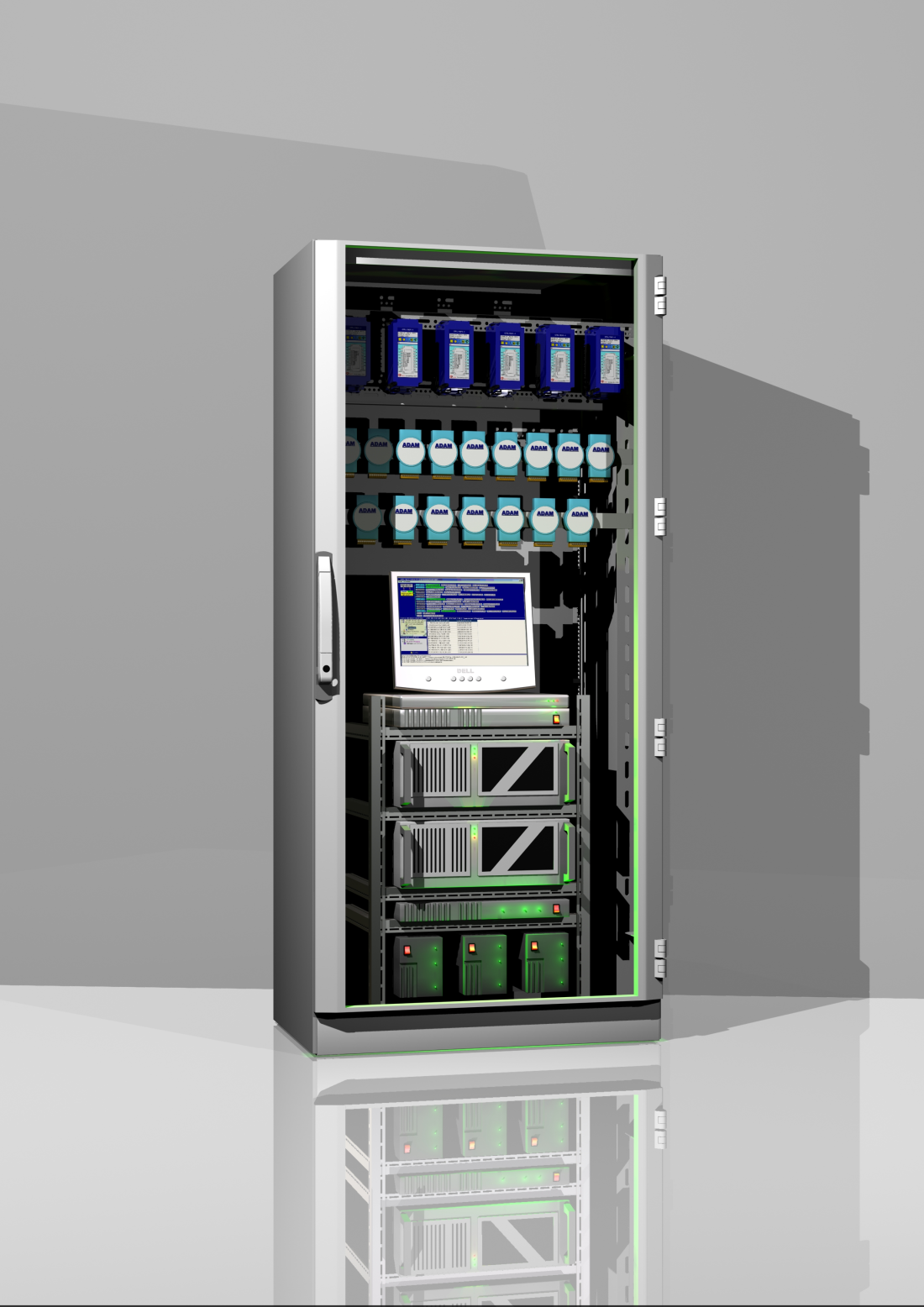

АУРА-КП в шкафу
С более подробной информацией о работе телемеханических комплексов с контролируемым пунктом и без него можно ознакомиться, перейдя по ссылкам:
  • Общее количество каналов ТИ, ТИИ, ТС, ТУ: до 24000
  • Время опроса всех измерительных преобразователей: не более 1 сек
  • Протоколы передачи данных: МЭК 60870-5-101/104, "Гранит", "АУРА", реализация любого протокола под заказ

Питание блока осуществляется от внешнего источника питания с выходным напряжением =12 В. Входное напряжение источника питания 120…370 В постоянного или 85…264 В переменного напряжения.

Вес: 1,3 кг.

Габаритные и установочные размеры системного блока АУРА-КП
АУРА-КП обеспечивает:
  • построение распределённой системы сбора телемеханической информации в радиусе до 15-20 км
  • возможность наращивания информационного объёма ТИ, ТС и ТУ при дальнейшем расширении системы
  • надёжную выдачу сигналов телеуправления с возможностью обработки сигналов оперативных блокировок
  • аппаратную защиту от сбоев программного обеспечения
  • автоматическую самодиагностику с ведением журналов событий и сигнализацию неисправностей
  • ведение односекундных архивов измерений
  • синхронизацию хода встроенных часов со временем в системе по сети или синхронизацию по системе GPS с точностью не хуже ±10 мсек
  • возможность частичного или полного дублирования элементов системы
  • погрешность измерения основных электрических параметров не более 0,5%
  • точность привязки меток времени аналоговых и дискретных событий не хуже ±1 мсек
Программное обеспечение АУРА-КП обеспечивает:
  • Создание и распечатку списков каналов системы
  • Создание виртуальных (физически не существующих) каналов
  • Создание каналов, рассчитываемых по параметрам других каналов
  • Перевод любого канала в режим ручного ввода измерений (блокировка)
  • Перевод любого канала в режим ручного замещения другим каналом
  • Автоматическое замещение при отказе канала
  • Автоматическое замещение по заданному условию
  • Создание технологических каналов диагностики всех элементов системы
  • Индивидуальные параметры спорадического режима для каждого канала
  • Индивидуальные списки каналов для клиентов МЭК 60870-5-104
  • Индивидуальные списки каналов для клиентов МЭК 60870-5-101
  • Индивидуальный способ адресации каналов для клиентов МЭК 60870-5-104
  • Ведение базы данных текущих измерений (MS Access)
  • Создание WEB-отображения объекта с доступом по Internet
  • Трассировку каналов МЭК 60870-5-104, МЭК 60870-5-101
